BASSAKS ELEVATOR CONTROLLER SYSTEM
Bassaks Drive and ARD :: Controller For Elevator
คุณลักษณะของระบบ
จำนวนชั้นสุงสุด 15
เชื่อมต่อด้วยการสื่อสารแบบอนุกรม serial 4 wire ด้วยการเชื่อมสัญญาณไปยังห้องโดยสารและหน้าชานพักแบบสัญญาณอนุกรมซึ่งช่วยให้ลดจำนวนสายไฟและเวลาในการเดินสาย
ตั้งค่าพารามิเตอร์โดยตรง Parameter Programable on Board สามารถตั้งค่าการใช้งานได้โดยตรงที่แป็นกดและจอแสดงผลบนแผงวงจรควบคุม
คุณลักษณะมาตรฐาน
Automatic Door Operating Time ระบบควบคุมจะปรับเวลาประตูเปิดปิดตามการตอบรับการจอดจากในลิฟต์หรือหน้าชานพัก ซึ่งจะถูกตั้งเวลาได้
Door Open Time Extension (Door Hold) หากติดปุ่มกด (Door Hold) เพิ่มในห้องโดยสารก็จะสามารถใช้คุณลักษณะนี้ได้เพื่อยืดระยะเวลาการเปิดประตูให้ยาวนานขึ้น ใช้สำหรับในกรณีต้องหยุดลิฟต์ขนของ หรือเป็นลิฟต์เตียง
Power Saving Car light and Fan ตั้งเวลาในการปิดไฟแสงสว่างและพัดลม สำหรับการประหยัดพลังงาน
Full Load By Pass เมื่อสวิตซ์ตรวจจับน้ำหนักบรรทุกของลิฟต์ทำงาน และชุดระบบ By Pass ทำงาน ลิฟต์จะไม่จอดรับคำสั่งหน้าชานพักจนกว่าสวิตซ์ตรวจจับจะยกเลิกและระบบก็จะทำงานตามปกติ
Over Load ประตูจะไม่ปิดเมื่อมีน้ำหนักเกินกว่าที่ตั้งไว้ โดยจะทำงานอย่างอัตโนมัติ เมื่อน้ำหนักอยู่ในเกณฑ์
ฟังค์ชั่นการทำงานพิเศษ (Option)
Door Nudging Function (Option) เมื่อชุดลำแสงตัวจับการทำงานของประตูลิฟต์ที่ขอบประตูถูกสิ่งกีดขวางในระยะเวลาหนึ่ง ระบบจะยกเลิกชุดตัวจับที่ประตู โดยประตูลิฟต์จะปิดที่ความเร็วต่ำ โดยจะใช้ตัวกลไกกันประตูกระแทกเป็นตัวตรวจสอบความปลอดภัยในการ เปิด-ปิดประตู
Floor Lock Out (Option) ระบบจะสามารถให้ยกเลิกการจอดในชั้นที่ต้องการได้
Automatic Parking (Option) เมื่อลิฟต์ไมได้ถูกใช้งานในระยะเวลาหนึ่ง ลิฟต์จะมีคำสั่งให้วิ่งไปจอดที่ชั้นที่ถูกกำหนดไว้
Nuisance Call Cancellation During Operation (Option) คุณลักษณะนี้จะให้ผู้โดยสารยกเลิกคำสั่งปุ่มกดในลิฟต์โดยสารกดปุ่มชั้นที่ต้องการยกเลิกสองครั้งเร็วๆ *(Double Click)
***หมายเหตุ ยกเว้นสำหรับปุ่มกดบางประเภท
VIP Operation (Option) ถูกสั่งงานด้วยสวิตซ์กุญแจ ลิฟต์จะไม่จอดรับคำสั่งปุ่มกดชานพักและวิ่งไปจอดชั้นที่ถูกกำหนดไว้ประตูเปิดเพื่อคอยบริการบุคคลสำคัญ
Emergency Operation (Option) ถูกสั่งงานด้วยสวิตซ์กุญแจ ลิฟต์จะวิ่งไปยังชั้นที่กำหนดโดยไม่หยุดรับ-ส่ง และเมื่อจอด ประตูลิฟต์เปิดค้าง และจะปิดไฟแสงสว่างและพัดลม
Lift Parking โปรแกรมนี้จะถูกส่งงานจากสวิตซ์ที่ติดตั้งพิเศษที่หน้าชั้น ลิฟต์จะวิ่งมาจอดที่ชั้นตามที่กำหนด ประตูจะถูกเปิด และปิดลงตามเวลาที่ตั้งไว้
Arrival Gong สัญญาณเข้าจอดของลิฟต์
Hall Lantern สัญญาณไฟเข้าจอดของลิฟต์
Nuisance Call Cancellation At Terminal Floors คำสั่งปุ่มกดในห้องโดยสารที่ยังคงค้างอยู่จะถูกยกเลิก เมื่อลิฟต์วิ่งไปถึงชั้นปลายสุดที่ลิฟต์จอด (บนสุดหรือล่างสุด)
Nuisance Call Cancellation versus Load เมื่อน้ำหนักบรรทุกมีไม่เกิน 20% คำสั่งปุ่มกดจะมีได้ไม่เกินที่ตั้งไว้
Door Closing Recovery ระบบจะตรวจสอบการปิดประตูหากประตูปิดไม่สำเร็จ ประตูจะถูกเปิดและปิดซ้ำๆ อีกสามรอบ หากยังไม่สำเร็จอีกประตูจะเปิดและลิฟต์จะหยุดทำงาน
Delay Time Up Landing
ปรับแต่งระดับการจอดของลิฟต์ขาขึ้น
Delay Time Down Landing
ปรับแต่งระดับการจอดของลิฟต์ขาลง
Attendent Service Operation ลิฟต์จะออกจากการทำงานโดยอัตโนมัติและเข้าสู่การทำงานโดยการควบคุมของช่าง
Fire Alarm Return เมื่อได้รับสัญญาณเพลิงไหม้จากระบบป้องกันอัคคีภัย ลิฟต์จะวิ่งไปยังชั้นที่กำหนดไว้โดยไม่ตอบรับกับปุ่มกดใดๆ ทั้งสิ้นและที่ลิฟต์จอด ประตูจะถูกเปิดและไฟฟ้าแสงสว่างจะดับ
· Base on the Advance Microprocessor Technology
· Serial 4 Wires Communication
· Easy Installation , Easy Setting
· User Friendly Interface
· LCD Display
· Flexible Door Holding Time Control
· Parameter Programable and Operational on Board
· Up to 15 Stops
· Roll Dot Matrix Display Floor and Car Indication
· Arrival Gong
· Energy Saving Function
· Display of Elevator Performance and Data
· Over Load Detect
· Full Load Direct Driving
· Fire Alarm Return
· Reduce Wiring and Time
· Reduce Cable
· Economy Cost
*** (Optional)
## Wrong Command Cancellation
## Multi Level Password Security
## VIP Service Floor
## Rush Hour Service

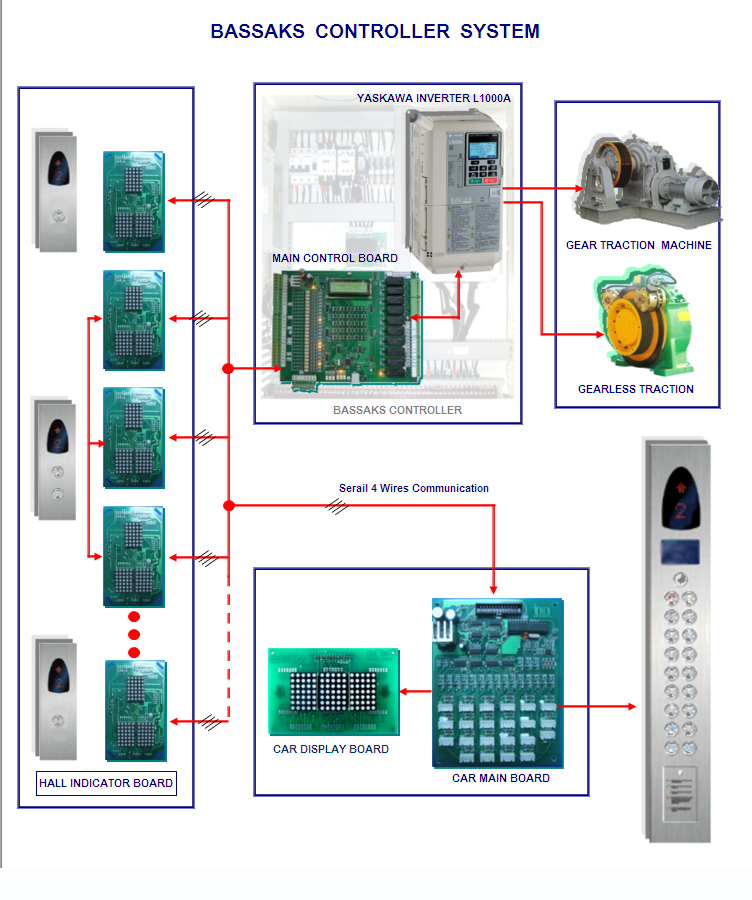

Serial 4 Wires Communication Link
